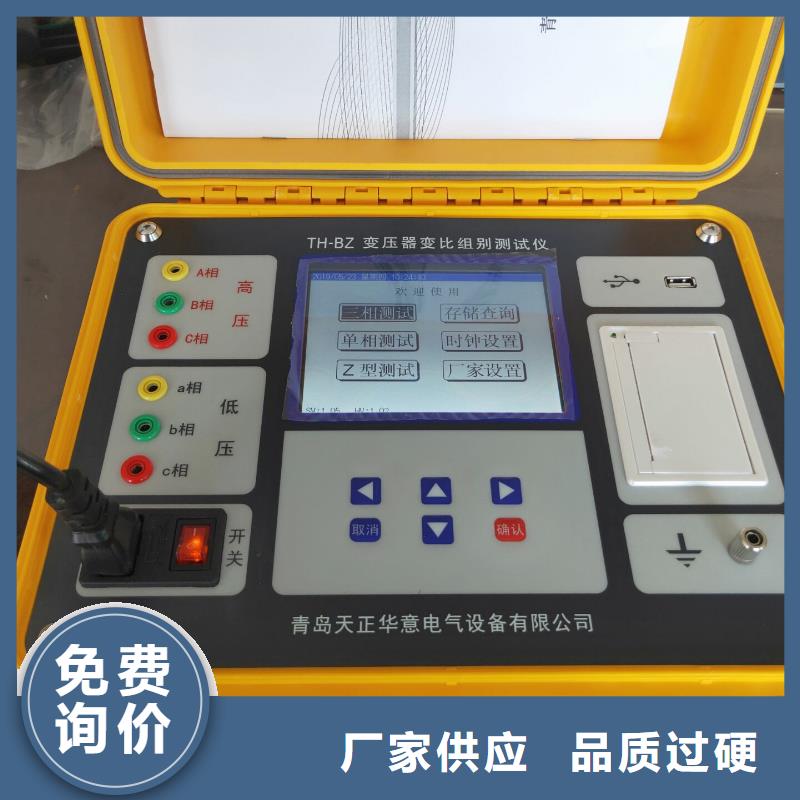

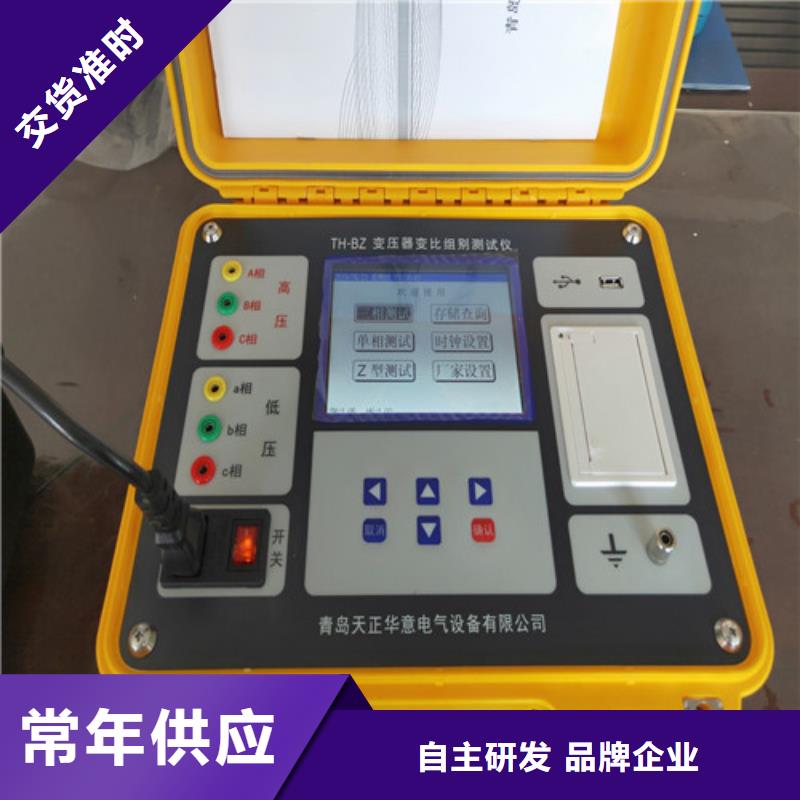

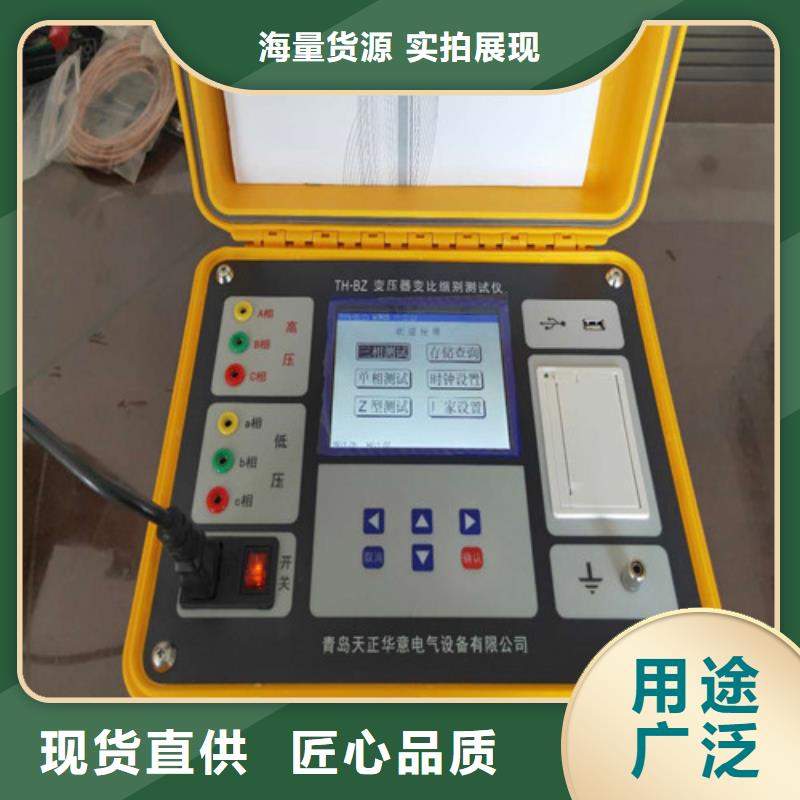

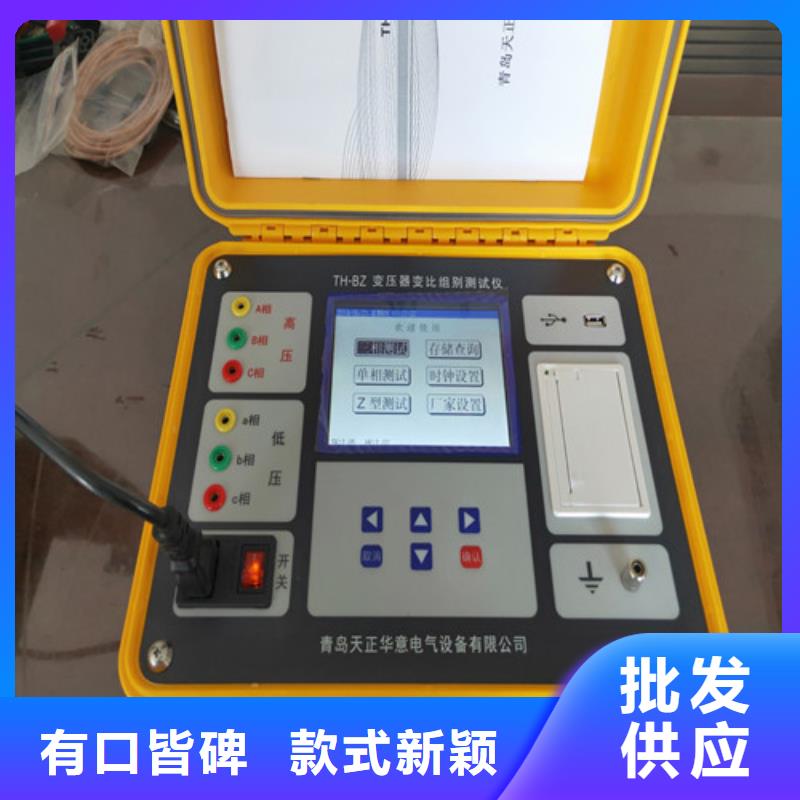

变压器变比测试仪使用操作 所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（ 图二此时顶栏显示仪器运行时间，中间显示仪器型号、厂家信息、功能选项，底部显示软件版本号和仪器编号。按上下左右键选择相应功能选项，按“确认”键进入所选功能菜单。变比测试?三相测试：普通三相变压器测试?单相测试：单相变压器、P、CT测试Z 型测Z型变压器测试。 三相测试在“主菜单”屏下选中“变比测试项后按确认”键进入变比测试选择”屏在变比测试选择屏下选中三相测试项后，按确认键进入“三相测试选择”屏）。图三图四?正常测试：已知高、低压联结方式的情况下，正确输入高、低压联结方式后进行测试?盲测功能：在不知道高、低压联结方式及组别时可以准确测出变比和组别。“正常测试”和盲测功能”的设置、操作类似，在此以“盲测功能”为例进行说明介绍。选择“盲测功能”项后，按“确认键进入盲测功能参数设置”屏（见图五）。图五“额定高压额定低压”分接联结组别”、“试品编号、“测试”为菜单选项，其右边所属各项为功能参数。

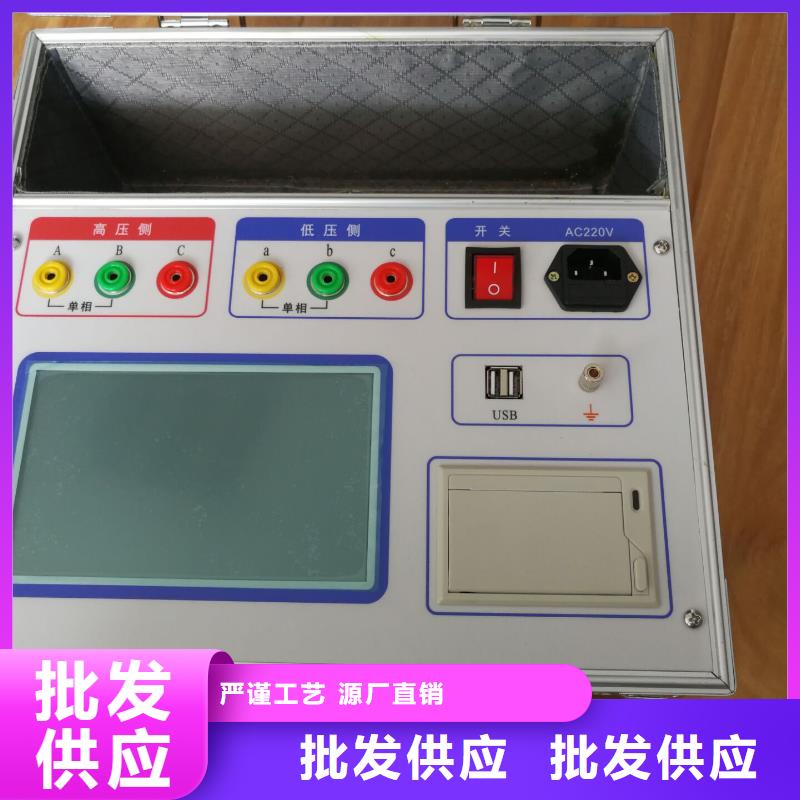

变压器变比测试仪历史数据屏。按【查询】按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图十三所示的历史数据屏所包含的项有:总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。提示行提示的内容为按【上下】翻页，【F2】存U盘，【F3】删除，【F4】打印结果。图十三、历史数据查询六、接线方法1．三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：图十四、三相变压器的测试接线2．单相测量时，仪器高压侧的黄、绿两根线分别接单相变压器高压侧的A，N，仪器低压侧的黄、绿两根线分别接变压器低压侧的a、n，接线正确方可测试。接线图如下图所示：图十五、单相变压器的测试接线3．测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的A、B、C、N，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：图十六、Z型变的测试接线测量斯科特型变压器时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器低压侧的黄、绿、红三根线分别接变压器低压侧的α、β、n,接线正确方可测试。接线图

变压器变比测试仪Z型变测试进行Z型变压器测试之前应先进行参数设置，设置好各参数后按【键回到主界面选择“Z型变压器”测试项按【回车】键进入接线图屏，按照图示要求接线，接线完成后按【回车】键进入“Z型变压器”测试屏，仪器开始自动进行测试，测试完毕后显示测试结果屏。提示行及测试结果屏Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上，如图七所示屏幕左侧包括：高压侧三相的电压、相位，低压侧三相的电压相位，分接值，变比值，变比误差，组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。提示行提示按保存测试数据重测。Z型变压器测试接线结果屏历史数据屏按按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图所示历史数据屏所包含的项有，总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。
